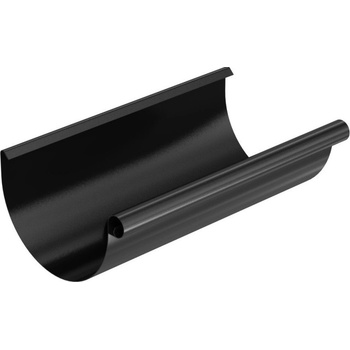

Bryza Žľab pozinkovaný Ø 125 mm 3 m RAL 9005 čierny

Žľab, pozinkovaný Ø 125 mm, dĺžka 3M, čierny RAL 9005

Pozinkovaný odkvapový systém BRYZA je lídrom na európskom trhu. Vďaka technickým znalostiam výrobcu a použitiu moderných technológií sa spoločnosti BRYZA podarilo vytvoriť vysokokvalitný odkvapový systém, ktorý nemá v Európe konkurenciu. Výrobky zo zinku sa vyznačujú dobrou odolnosťou voči poveternostným vplyvom. Farebnú stálosť povrchu potvrdzujú laboratórne testy.

Ochranný povlak

Viacvrstvová ochrana oceľového jadra a polyuretánového povlaku chráni aj pred poškriabaním a stratou farby. Povlak má veľmi dobrú odolnosť voči poveternostným vplyvom, kvalitnú ochranu proti UV žiareniu a farebnú stálosť.

Dokončovacia schéma 01 OCEĽ, 02 POZINKOVANIE, 03 PASIVAČNÁ VRSTVA, 04 ZÁKLADNÝ NÁTER, 05 POLYURETÁNOVÝ NÁTER

Extra hlboký žľab

Hlboké odkvapy zabezpečujú správny odtok dažďovej vody aj pri silných dažďoch. Systém Ø 125 má hĺbku 80 mm a systém Ø 150 má hĺbku 92 mm.

Rozšírené rohy

Dlhé ramená rohu poskytujú možnosť pripevnenia odkvapového háku na stabilizáciu rohu pri spájaní žľabov.

Široký žľabový spoj

Žľabová spojka so šírkou 84 mm a gumovým tesnením zabezpečuje stabilné a tesné spojenie. Upevnenie pomocou svoriek umožňuje rýchlu a jednoduchú montáž. Spojka slúži aj ako dilatačný spoj.

Jednoduché vetranie

Špeciálne navrhnutý hák na hlboké ťahanie žľabu odvádza žľab od fasádya zabezpečuje účinnejšie vetranie dvojitej strechy.

Návod na inštaláciu videa

Montáž odkvapového systému Bryza STAL

Pri výbere odkvapového systému vypočítajte efektívnu plochu strechy podľa tohto vzorca: ERS = (A+B/2) x C.

A - vodorovná vzdialenosť od rohu po hrebeň strechy (m) B - výška strechy [m] C - dĺžka strechy [m]

Umiestnenie žľabu pod odkvapom

Správna inštalácia musí chrániť žľaby pred nárazmi snehu, ktorý sa valí zo strechy. Horný okraj oplechovania žľabu by mal byť spustený pod rozšírenie plochy strešného sklonu.

Správny sklon žľabu

Potiahnite za šnúrku medzi najvyšším a najnižším háčikom. To pomôže určiť polohu zvyšných háčikov. Sklon žľabu smerom ku kanvici by mal byť minimálne 2 mm na 1 m.

Montáž hákov na odkvapové rímsy

Žľabové háky by mali byť namontované priamo na čelnej doske vo vzdialenosti 60 cm. Prvý hák by mal byť umiestnený 10 cm od okraja strechy.

Montáž hákov na odkvapové rímsy

Háky na krokvy by sa mali inštalovať vo vzdialenosti maximálne 1 m. Háky by mali byť minimálne 2 cm od okraja krokiev, aby sa umožnilo voľné vetranie dvojitej strechy.

Medzera medzi hákom a krokvou

Vzdialenosť medzi hákmi na krokvy a okrajom krokvy by mala byť 2 cm, čo umožňujeumožniť voľné vetranie strechy, najmä v náročných zimných podmienkach. Nedostatok vhodnej vzdialenosti bráni správnej montáži nároží.

Umiestnenie vedenia a kotla

Po inštalácii hákov do nich umiestnite žľab a vyznačte polohu odtokového žľabu v najnižšom bode.

Meranie kanvice

Mäkkou ceruzkou obkreslite okraj kanvice na povrchu žľabu.

Vyrezanie otvoru v žľabe

Odtokový otvor sa musí vystrihnúť nožnicami. Použitie vysokorýchlostných nástrojov nie je povolené! Priemer otvoru by sa mal zmenšiť približne o 2,5 cm v porovnaní s predtým vyznačeným okrajom kanvice.

Obrábanie hrán

Reznú hranu na vnútornej strane žľabu opracujte pomocou vhodných nástrojov, ktoré nepoškodia povrchovú úpravu žľabu, napr. plastovým kladivom.

Inštalácia kotla

Stabilitu kotla zabezpečujú štyri montážne prvky, tzv. listy, ktoré musia byť ohnuté hlboko do odkvapového venca.

Montáž spojky žľabu

Po namontovaní spojky žľabu na zadnú hranu pripojených žľabov je potrebné spojku s tesnením zdola dotiahnuť a pritlačiť. Až po stlačení je možné spojku zacvaknúť na predný zvitok a zaistiť ju na mieste ohnutím listov.

Montáž rohov

Pripojte rohy k žľabom. Na stabilizáciu systému sa musia použiť ďalšie odkvapové háky. Na zabezpečenie správnej dilatácie systému ponechajte v mieste spoja medzi rohom a odkvapom medzeru 5 mm. Dodatočné odkvapové háky inštalujte maximálne 15 cm od stredu odkvapového spoja.

Príprava inštalácie olovených puzdier

Prvým krokom je vyvŕtanie otvoru do steny a vloženie hmoždinky. Odporúčame použiť stabilizačnú krytku. Nainštalujte skrutku do hmoždinky a zaskrutkujte zadnú časť upínacieho puzdra.

Vodorovné zarovnanie puzdra

Pri zarovnávaní objímky vždy použite kľúč na naskrutkovanie alebo vysunutie upínacej matice.

Inštalácia vedenia do objímky

Po zaskrutkovaní zadnej časti upínacieho puzdra vložte vedenie a zasuňte prednú časť do puzdra a pevne zaskrutkujte. Upínacie objímky by sa mali inštalovať minimálne každé 2 m.

Pripojenie vedenia

Zvodové potrubie nemá bežné hrdlo, ale má upravené zakončenie v spodnej časti, aby sa dali zvodové potrubia zasunúť do seba. V prípade rúrky s odrezaným koncom použite rúrkový spoj.

Inštalácia vypúšťacieho kolena

Odtokové koleno by malo byť nainštalované minimálne 5 cm nad povrchom zeme. Možno použiť aj Geiger z PVC odkvapového systému BRYZA.

Schéma systému 01 Žľab, žľab, 02 Žľabový hák rovný, 03 Žľabový hák skrútený, 04 Žľabový hák rozrezaný 05 Odkvapový žľab, 06 Spojka odkvapového žľabu, 07 Vnútorný roh odkvapového žľabu, 08 Čelo odkvapového žľabu 09 Vonkajší roh žľabu, 10 Skrutka pre objímku, 11 Stabilizačný uzáver, 12 Odtok bez hrdla, 13 ObvodKrytka žľabu, 14 Spojka žľabu, 15 Odbočka žľabu, 16 Klapka na dažďovú vodu, 17 Koleno žľabu, 18 Koleno odtoku žľabu, 19 Geiger
